制作方法

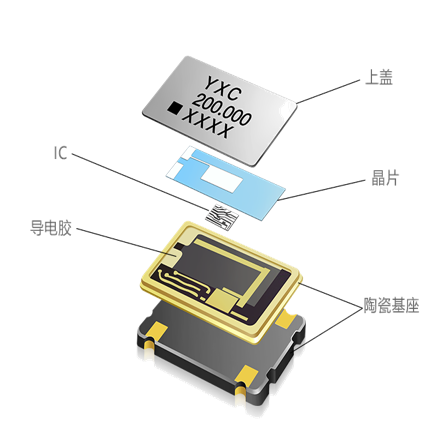

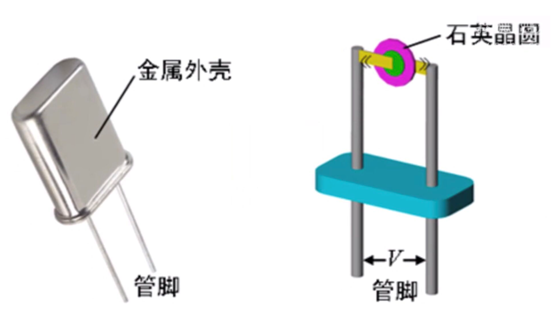

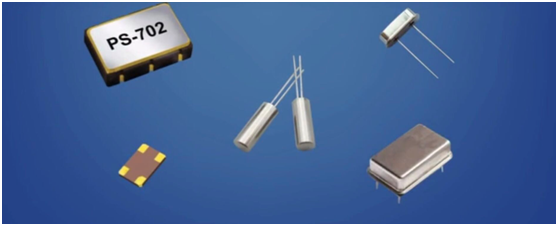

从一块石英晶体上按一定方位角切下薄片(简称为晶片，它可以是正方形、矩形或圆形等)，在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了晶振器，常见的有DIP(插脚类)和SMD(插片类)。

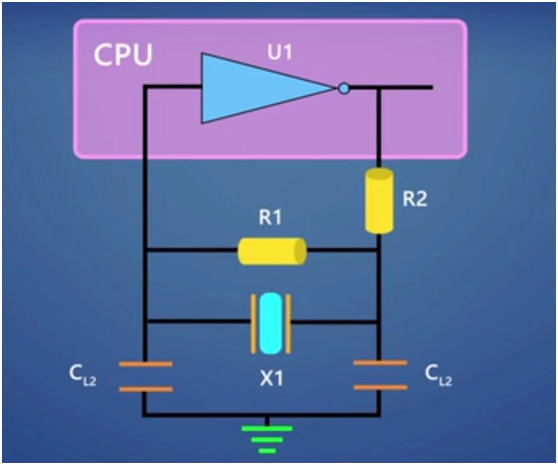

晶振与CPU相连

CPU需要复杂的时序电路完成不同的指令功能。一般时钟信号可以由两种信号产生：一种是内部方式，利用芯片内部的振荡电路，产生时钟信号；另一种为外部方式，时钟信号由外部引入，时钟晶振就是芯片的外部时钟信号源。时钟晶振的主要作用是通过分频电路向显卡、网卡、主板等配件的各部分提供基准频率，它就像个标尺，时钟芯片就是拿这把标尺来量时间。若时钟晶振工作频率不稳定会，就会造成相关设备工作频率不稳定，引发失效不良风险。
