晶振区分小技巧|有源晶振与无源晶振的不同点

我们踏入电子时代多年，如今的工作生活里，各类智能电器充斥在身边，它们是如何组成并实现智能效果的呢，我们从最小的零器件开始拆解；一台设备中至少存在一块乃至多块电路板，电路板上包含多种电子元器件，那些微小的器件又起着至关重要的作用，小扬是深圳晶振厂家，因此，今天重点分享晶振器件，欢迎一起探讨。

1、晶振的名称

例如：有源晶振、无源晶振、晶体、晶体谐振器、晶体振荡器、差分晶振、可编程晶振、oscillator、crystal....

我们在设计选型或者采购过程中，总会跟这些名称打交道，若了解完整的晶振参数，可以减少很大的工作量，若只有一半的参数，或者只是一张晶振图片，又该如何分辨呢？如何才能找到我们想要的型号？

2、晶振的两大类

根据晶振的特性，我们将晶振分为两类：有源晶振，无源晶振；

简单来说，有源晶振只要供上电就能输出振荡信号；而无源晶体必须增加外接电容（且外接电容与晶振内部电容相互匹配）才能振荡起来。

3、如何区分晶振

在工作中，很多时候我们需要立马得知晶振类型、参数，对于不了解的人来说，这将十分困难，接下来分享的几点，将解决您的疑惑。

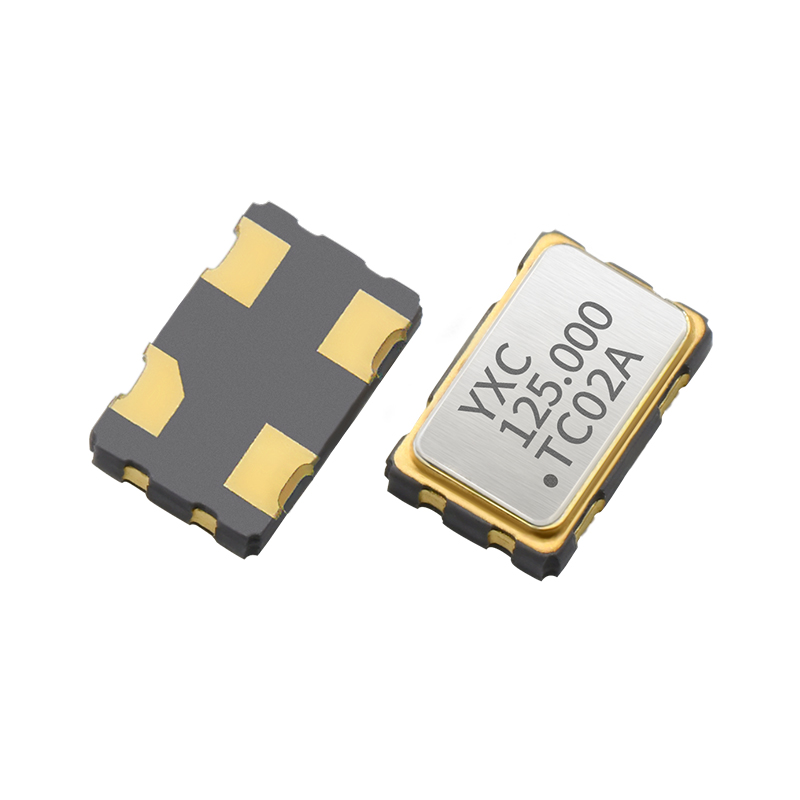

1）通过晶振外观区分：有源晶振四周带针脚，无源晶振四周是光滑的。

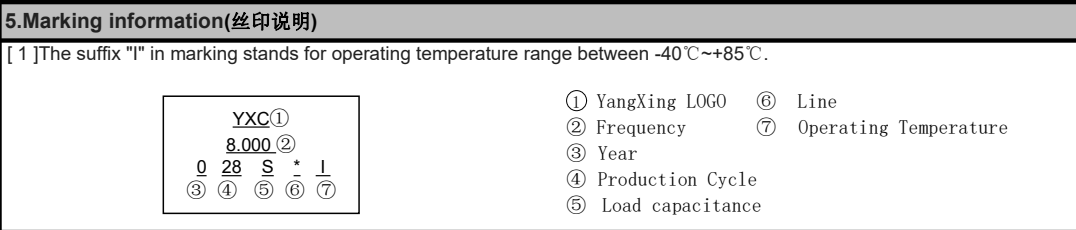

2）通过晶振丝印区分：以YXC品牌为例，无源晶振的电容值会在丝印中体现。

3）通过晶振参数区分：有源晶振参数中必带电源电压值，无源晶振参数中必带负载电容值，值得注意的是，采购有源晶振时需要确认输出模式。

例如：YSO110TR 8MHZ 1.8V-3.3V ±10PPM -40~85℃ CMOS OT32258MJBA4SL

YSX321SL 8MHZ 20PF ±10PPM -40~85℃ X32258MSB4SI

4、通过晶振脚位数量区分

四脚以下必为无源，四脚以上必为有源。

希望分享的这篇文章能帮助到您，当然啦，区分晶振的方法不仅限于这几点，还有很多方式，小扬欢迎大家一起探讨。
