盘点：各类有源晶振选型攻略

在半导体行业的应用中，晶振可以看作是绝对唯一的位置，几乎所有的智能电子设备中都需要晶振来稳定信号频率。

与无源晶振(晶体谐振器)有所不同，有源晶振(晶体振荡器)是一个完整的振荡器，不需要外接电路就可以自身起振，因此广泛应用在工业控制、网络通讯、医疗电子等领域。

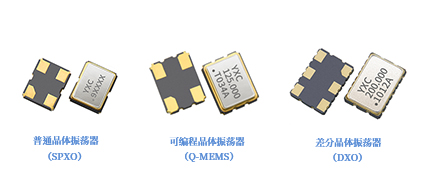

你知道吗?有源晶振的类型有很多种，比如普通晶体振荡器(SPXO)、温补晶体振荡器(TCXO)、压控晶体振荡器(VCXO)以及差分晶体振荡器(DXO)等。

那么，硬件工程师如何选择适合自身产品使用的有源晶振呢?这也个大问题，特别针对一些带功能型的有源晶振，不同的功能所使用的应用场景也不一样。

下面扬兴晶振原厂给大家介绍几款常用的有源晶振种类选型攻略，希望能够帮助您的产品快速开发并推出市场。

一、普通晶体振荡器(SPXO)

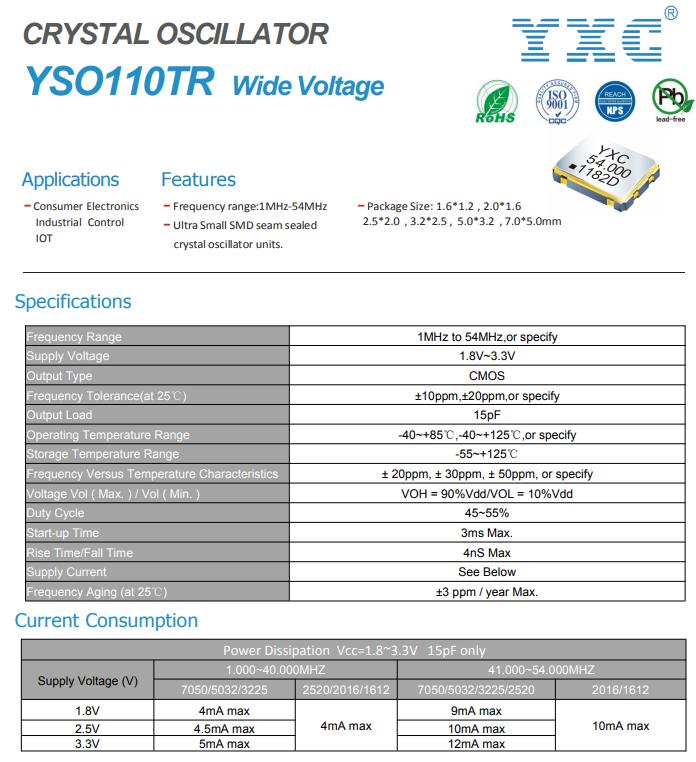

就工业类产品而言，如拼接屏控制器、商显屏、充电桩、光伏逆变器等，这些产品更新迭代较慢，对晶振稳定性有要求。YSO110TR，六种封装尺寸，最小体积可做到1612，在多样化的工业类产品上，能够满足不同开发板的空间需求。

YSO110TR性能特点

▶高精度，在工温范围内，总频差达到±20PPM。

▶启动时间低至3ms。

▶可兼容多个电压(1.8-3.3V)。

▶抗冲击振动，可靠性高。

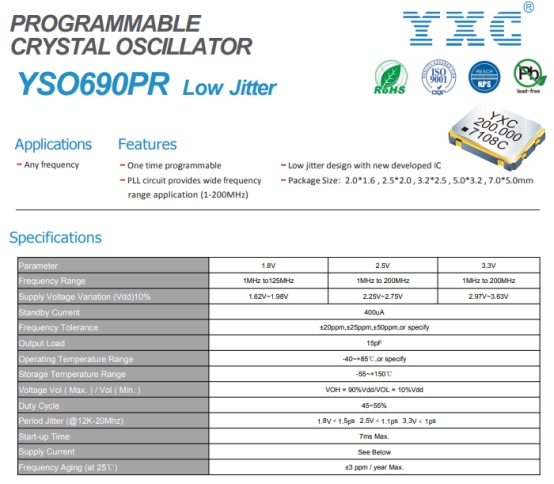

如果是无线通讯类产品，如路由器、交换机、对讲机等，这些产品一般对高频有要求。扬兴核心产品YSO690PR，IC自产自销，满足1-200MHz高频率任意定制，并精确输出到小数点后6位，其2秒快速出样的能力，能够在短期内的产品研发上，帮助客户高效率地完成产品测试。

YSO690PR性能特点

▶低抖动，良好的抗干扰性。

▶低功耗，有效延长产品电池的使用寿命。

▶在-40℃~+85℃范围内，总频差达到±30PPM。

二、差分晶体振荡器(DXO)

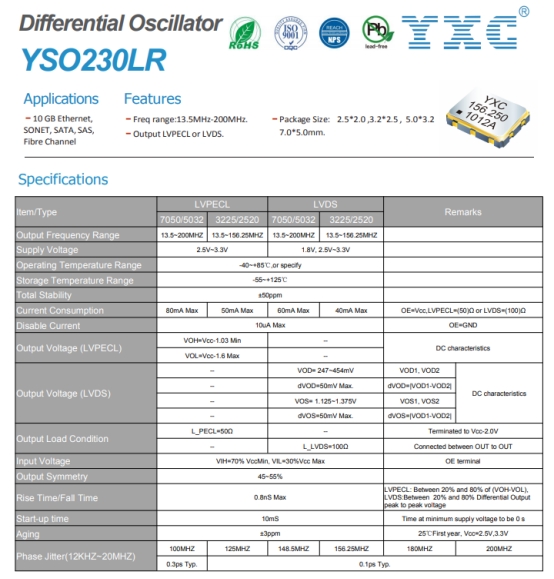

对于有线通讯类产品，如10GB以太网、SONET。光纤通道等使用寿命长，它们对应用环境要求高，推荐使用带功能的有源晶振。市面上常用的差分晶振封装多为3225、7050等，而扬兴YSO230LR最小尺寸可到达2520，拥有13.5〜200MHz广泛的频率范围。

YSO230LR性能特点

▶高稳定性，在严苛的环境下，能确保产品稳定可靠地工作。

▶低抖动，保证处理器能更快、更高效地进行数据传输。

▶低功耗，降低耗能，延长产品的使用寿命。

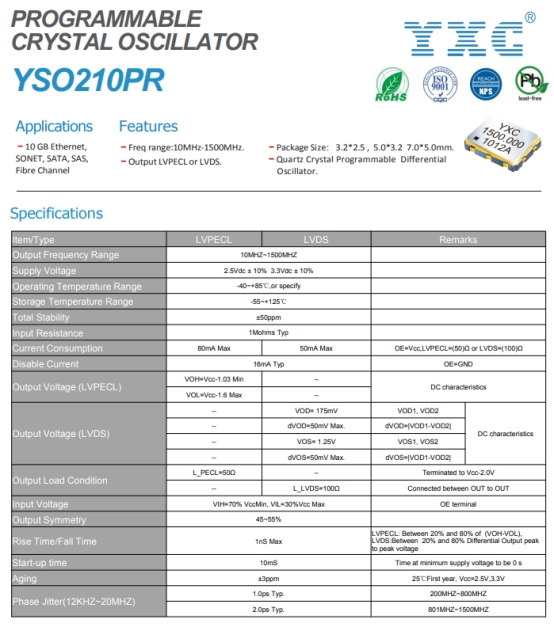

如果您对交付时间以及晶振更高频段有要求，推荐使用扬兴YSO210PR差分可编程晶振，10-1500MHz超高频率范围，有灵活的可编程性质，2秒快速出样，生产交期2-3周。

三、压控晶体振荡器(VCXO)

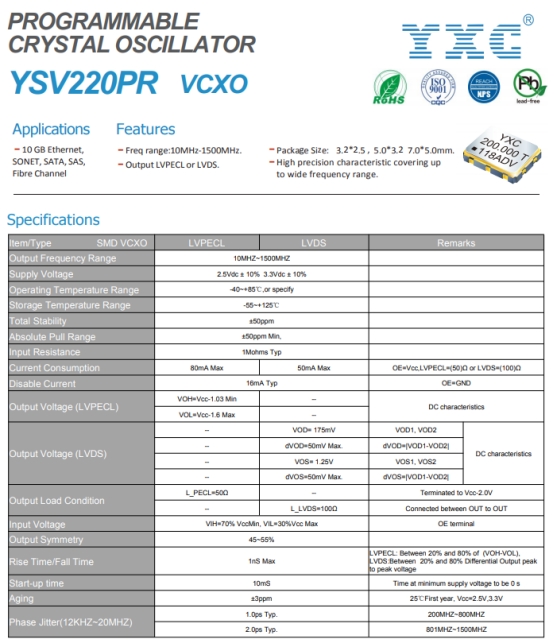

对于一个给定的频率而言，频率稳定度要求越高，要得到大范围的牵引度就越困难。因此选用YSV220PR压控可编程晶振，满足高频率10-1500MHz任意定制;同时具备快速的交付周期，在晶片现货情况下，生产交期2-3周，常规交期4-6周左右。

YSV220PR压控可编程晶振广泛使用在OTN、光模块、集中基带处理单元(BBU)、10GB以太网、高清数据采集设备等通讯类产品。

如果您在选型上遇到问题，我们原厂免费提供前期样品测试、技术支持等全套服务。
