RTC时钟芯片电路图原理

作者：扬兴科技日期：2026-04-20 浏览量：

RTC（Real-Time Clock，代表型号YSN8900、YSN8025、YSN8010）芯片是一种专门用于精准计时、掉电续时的专用集成电路，其核心功能是提供稳定的秒、分、时、日、月、周、年计时，且在主电源掉电后，通过备用电池维持计时不中断，广泛应用于嵌入式系统、工控设备、智能仪表、消费电子等场景。

工作原理：内置晶振直接产生稳定的 32.768kHz 基准时钟，无需负载电容，彻底避免晶振布线、起振、温漂问题；温度传感器实时采集芯片环境温度，将温度数据传输给温度补偿单元；温度补偿单元根据预设的温度 - 频率补偿曲线，动态调整输出频率，抵消温度变化导致的频率漂移，在-40℃~+85℃全温区实现±3.4ppm的超高精度，补偿后的 32.768kHz时钟直接送入RTC Core（RTC 核心），作为计时基准。

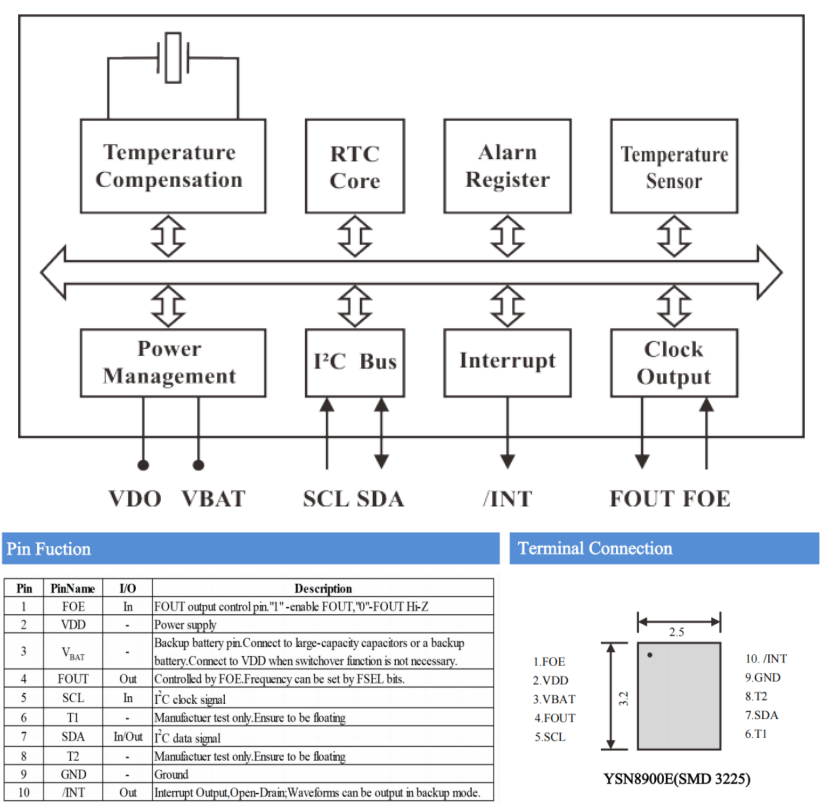

核心架构分为8 大功能模块：温度补偿单元，RTC计时核心，闹钟寄存器，温度传感器，电源管理单元，I²C总线接口，中断控制单元，时钟输出单元，通过内部总线互联，所有模块受电源管理单元统一供电，最终通过外部引脚与系统交互。

RTC 计时核心模块：
RTC Core是 RTC 芯片的功能中枢，完全集成在芯片内部，无需外接电路，接收温度补偿后的32.768kHz时钟，通过内部15级二分频电路，分频为1Hz秒脉冲（32768Hz÷2^15=1Hz）；1Hz秒脉冲驱动内部 BCD 码计数寄存器，按「秒→分→时→日→周→月→年」的顺序自动累加，支持闰年自动校正，无需软件干预；计时数据实时同步到内部总线，可通过 I²C 接口被MCU读取/修改，同时与Alarm Register（闹钟寄存器）联动，实现闹钟触发，当计时时间匹配闹钟寄存器预设值时，触发中断信号，送入Interrupt（中断单元）；与时钟输出单元联动，将计时时钟分频为不同频率（如32.768kHz、1Hz等），通过FOUT引脚输出。

电源管理模块：掉电续时的保障（对应引脚VDD/VBAT）
内部集成主/备电自动切换电路，当主电源VDD正常供电（3.3V 典型）时，芯片优先使用主电源工作，当主电源掉电时，切换电路无缝切换到VBAT（备用电池）供电，典型备份电流仅0.55μA@3.0V，当主电源恢复时，自动切回主电源供电，全程无时间中断。

I²C 通信接口模块：MCU与RTC的数据桥梁（对应引脚SCL/SDA）
核心原理：标准I²C两线制接口，SCL为串行时钟线（输入，由 MCU 提供时钟），SDA为串行数据线（双向，收发数据），支持最高400Kbps通信速率；通过I²C总线发送控制指令，实现读取时间、温度数据，设置时间、闹钟参数，配置时钟输出频率、配置中断模式等所有功能。

中断控制模块：定时唤醒与闹钟提醒（对应引脚/INT）
核心原理：接收RTC核心、闹钟寄存器的触发信号，可配置为闹钟中断、秒脉冲中断、固定周期定时器中断、时间更新中断等多种模式；当触发条件满足时，/INT引脚输出低电平，可唤醒休眠的 MCU，实现低功耗系统设计（如工业设备定时唤醒、故障报警时间戳记录）；支持在备用电池模式下输出中断，掉电后仍可触发唤醒。

时钟输出模块：可编程频率输出（对应引脚 FOUT/FOE）
核心原理：FOE为输出使能引脚（输入）：高电平（1）使能FOUT输出，低电平（0）将FOUT置为高阻态；FOUT为时钟输出引脚（输出）：可通过内部FSEL位寄存器配置输出频率（如 32.768kHz、1Hz等），由RTC核心时钟分频得到；输出时钟可作为其他模块的基准时钟（如MCU低功耗定时器、外部RTC校准）。
