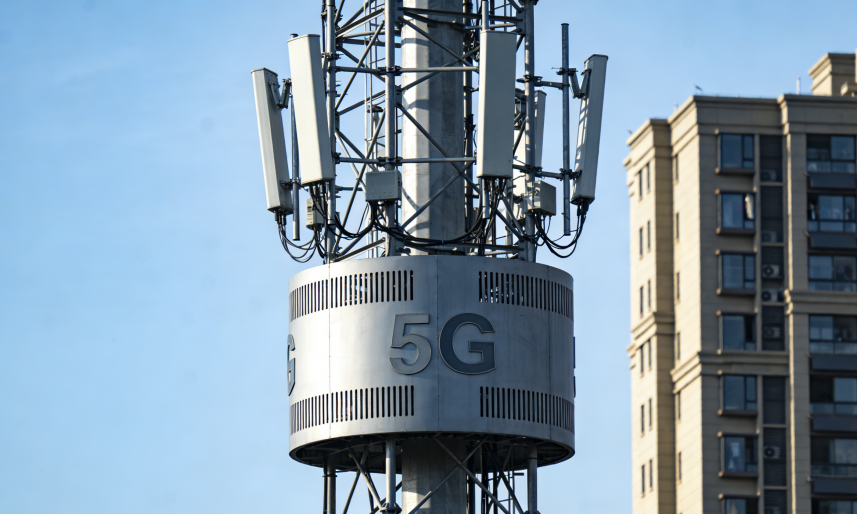

一、5G基站对时钟性能的核心需求
1、高频段与高阶调制对频率稳定性的需求

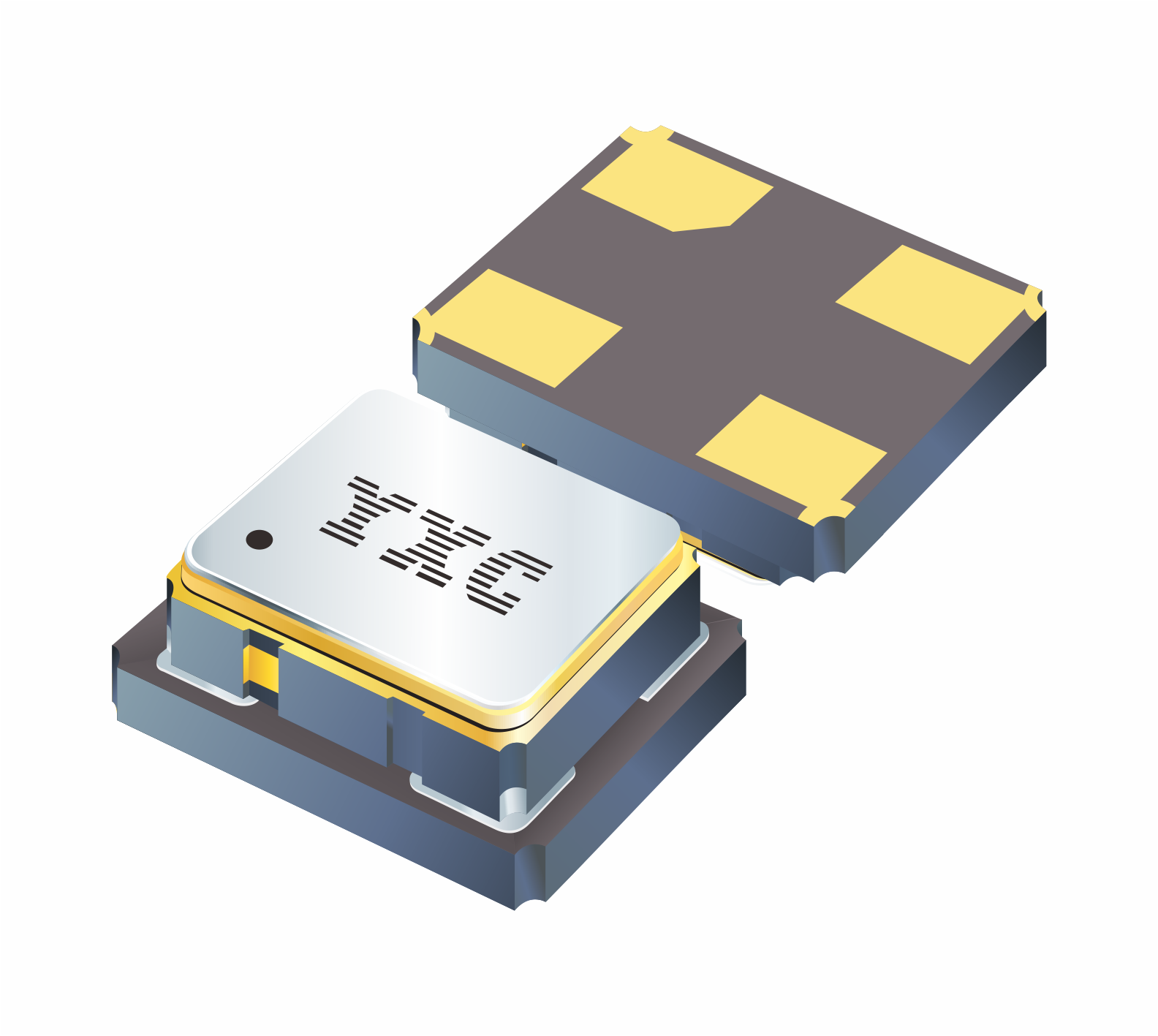

1、YSO510TP系列温补晶振参数介绍
|
项目 |
指标 |
|
常温频差 |
±1.5ppm |
|
温度稳定性 |
±0.05ppm（-40℃~+85℃） |
|
工作温度范围 |
-40℃~+85℃ |
|
相位噪声 |
满足5G通信系统要求 |
|
启动特性 |
快速启动 |
|
封装尺寸 |
2016~7050 |

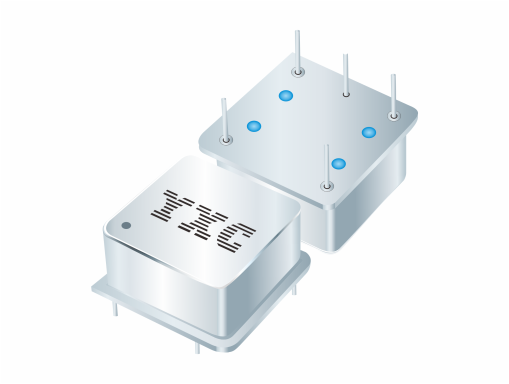

YXC扬兴科技推出的YOV2525DP系列恒温晶振，能够提供ppb级温度稳定性、超低相位噪声与抖动、出色的Holdover能力，是高精度同步系统的理想选择。
|
参数 |
规格范围 |
|
频率 |
10MHz~100MHz |
|
频率温度稳定性 |
±0.2ppb（-40℃~+85℃） |
|
相位噪声 |
-155dBc/Hz@1kHz |
|
工作温度 |
-40℃~+85℃ |
|
工作电压 |
3.3V、5.0V、12.0V |
|
封装尺寸 |
25.4*25.4*12.7mm |
在5G基站系统设计中，TCXO与OCXO通常采用分层配置、协同工作的架构：
|
系统层级 |
推荐方案 |
主要作用 |
|
主同步参考 |
OCXO（YOV2525DP系列） |
极高稳定性 |
|
时间保持单元 |
OCXO（YOV2525DP系列） |
Holdover |
|
本地射频/基带 |
TCXO（YSO510TP系列） |
稳频与成本平衡 |
|
小站/微站 |
TCXO（YSO510TP系列） |
规模化部署 |
YXC扬兴科技的方案优势：
