8563时钟芯片参考电路
8563时钟芯片参考电路
作者: 扬兴科技
日期:2026-06-11
浏览量:

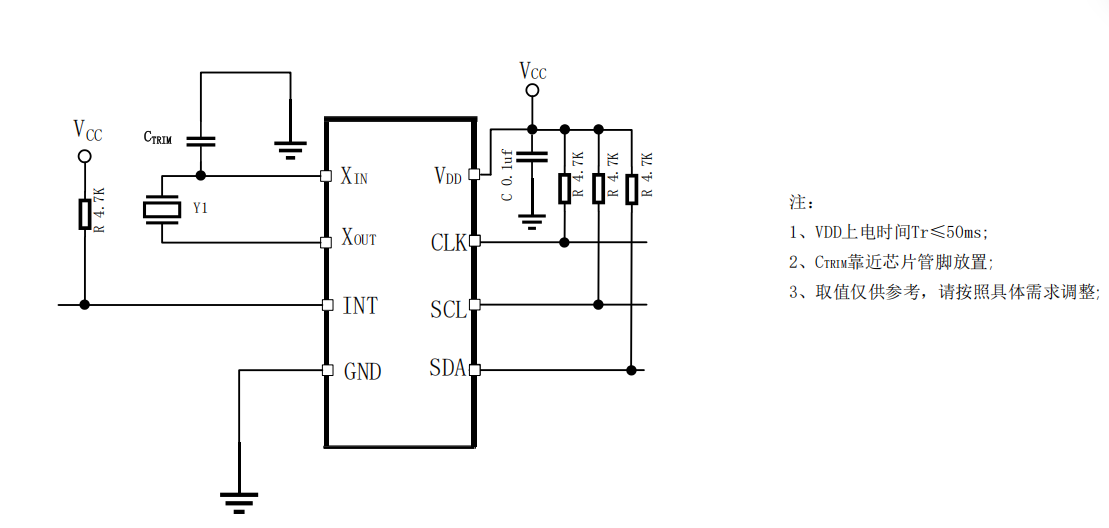

Q:8563时钟芯片参考电路
A:
Q:rtc芯片通信失败是什么原因导致的
A:
①、RTC工作电压低于芯片最低工作电压、供电纹波大、虚焊、断线;芯片未上电直接无法响应 I2C。
②、I/O 电源 VIO 悬空 / 未供电,VIO 是 I2C、INT、EVIN 等数字接口专属电源,
③、SCL、SDA 须外接 4.7kΩ 上拉电阻 至 VIO/VDD,总线电平拉不高,主机无法识别从机,扫描不到设备。
④、SCL/SDA 接反、引脚虚焊、PCB 走线断裂、插件接触不良
⑤、晶振未起振、损坏、负载电容不匹配,RTC 无时钟内核停止工作,I2C 接口通信失败
⑥、时序问题:I²C通信速率(SCL频率)不匹配或超出芯片规格,导致数据采样错误。
⑦、芯片物理损坏 ,高温焊接损坏芯片导致I2C通信失败
